Pompa proses tersedia dalam berbagai variasi: sentrifugal, perpindahan positif, reciprocating, dan rotary screw. Ada juga pompa API atau ANSI.

Artikel ini tidak hanya membahas dasar-dasar teknologi pompa yang berbeda tetapi juga memberikan penjelasan menyeluruh tentang pompa proses reciprocating.

Pasar Pompa Proses

Secara umum, ketika pelanggan industri mencari pompa proses, mereka terbiasa mencari pompa sentrifugal. Ini karena pompa sentrifugal mewakili lebih dari 90% pasar pompa global. Sisa pasar lainnya dicakup oleh teknologi pompa perpindahan positif, termasuk pompa rotari (roda gigi, baling-baling, lobus, dll.) atau pompa resiprokal.

Pasar Pompa Proses

Apa Itu Pompa Sentrifugal?

Pompa sentrifugal menggunakan gaya sentrifugal untuk memompa cairan. Perangkat ini dirancang untuk memindahkan fluida melalui transfer energi rotasi dari satu atau beberapa rotor yang digerakkan, yang disebut impeler. Cairan masuk ke dalam impeler dan disalurkan oleh gaya sentrifugal di sepanjang lingkar impeler melalui ujung baling-baling.

Daya mekanis umumnya dipasok oleh motor listrik. Pompa sentrifugal dapat memiliki efisiensi serendah 40-50 persen pada layanan aliran rendah/high-head.

API 674: Pompa Perpindahan Positif—Reciprocating

Pompa perpindahan positif (PDP) adalah jenis pompa yang menangkap cairan yang bergerak di dalam rongga dan kemudian mengeluarkannya dalam jumlah yang tetap melalui tekanan mekanis. Perpindahan fluida terjadi dengan menggunakan plunger, piston, diafragma, tergantung pada desainnya. Beberapa pompa ini memiliki rongga yang mengembang di sisi hisap dan rongga yang mengecil di sisi pembuangan. Cairan dihisap pada sisi saluran masuk ketika rongga mengembang dan keluar ketika rongga mengecil.

Secara umum, pompa reciprocating memiliki efisiensi yang lebih tinggi daripada pompa sentrifugal. Pompa reciprocating beroperasi di lingkungan bertekanan aliran rendah dan debit tinggi. Pompa reciprocating Milton Roy dapat menangani laju aliran dari 0,09 liter per jam hingga 48 meter kubik per jam, dan tekanan pelepasan hingga 1.034 bar (15.000 psi).

Daigram

Milton Roy menawarkan dua teknologi yang berbeda untuk liquid end pada pompa reciprocating: jenis packed plunger dan diafragma.

Apa Perbedaan Utama antara Pompa Sentrifugal dan Pompa Resiprokal?

Perbedaan utama antara pompa sentrifugal dan pompa reciprocating adalah bahwa pompa sentrifugal bekerja dengan head tekanan sedang yang rendah. Sebaliknya, pompa reciprocating bekerja dengan head tekanan sedang yang tinggi.

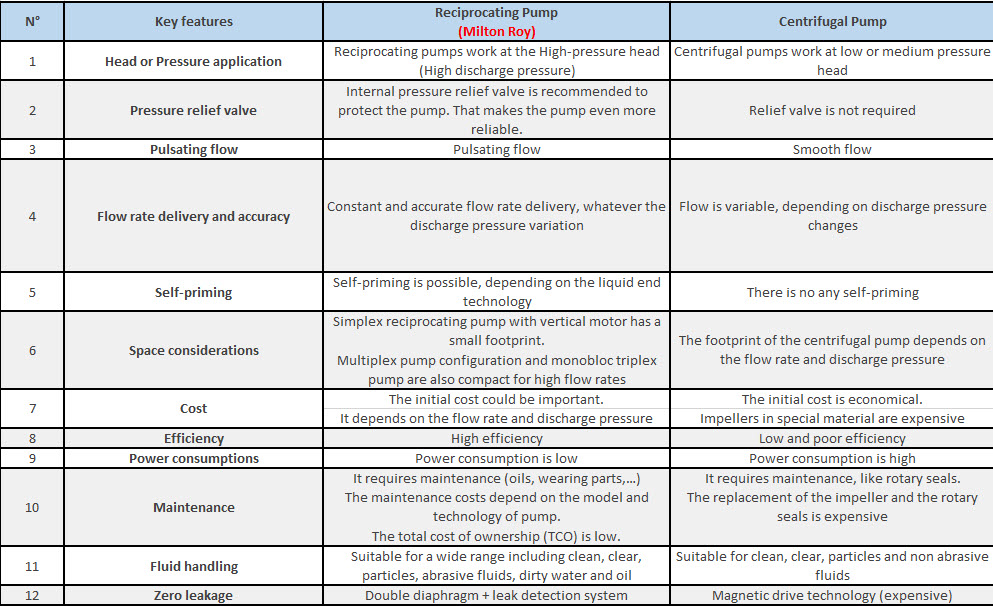

Gambar pompa sentrifugal dan pompa reciprocating

Reciprocating Pump vs Centrifugal Pump

Bagan: Pompa reciprocating vs pompa sentrifugal

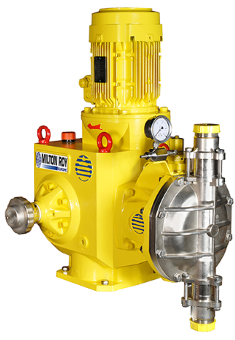

Seri Primeroy dengan penggerak eksentrik variabel memiliki tapak yang kecil, dan memastikan daya tahan dan kinerja optimal

Seri Primeroy

Bagaimana Cara Memilih Jenis dan Ukuran Pompa Proses Reciprocating?

Saat memilih pompa, Anda harus mempertimbangkan hal-hal berikut ini:

  • karakteristik teknis pada kontrol aliran (tercantum dalam tabel di bawah)
  • aplikasi
  • total biaya kepemilikan

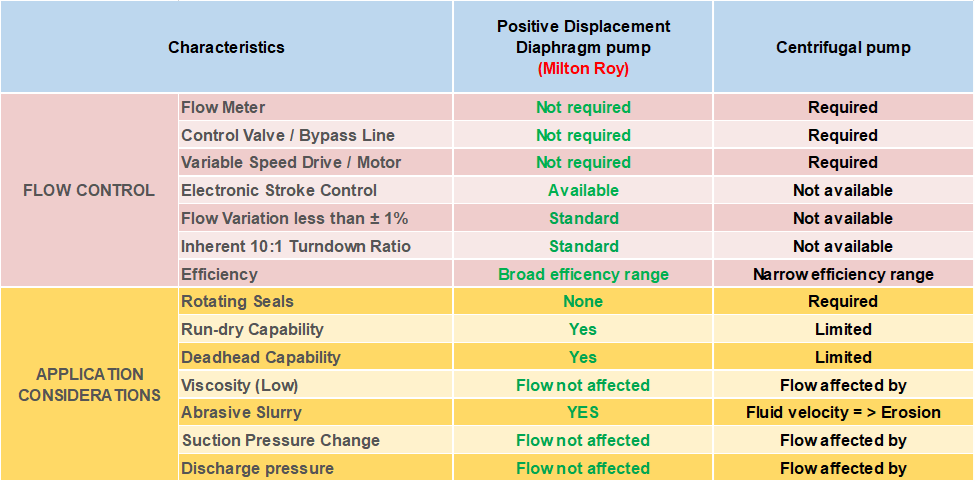

Tabel berikut ini membantu Anda memilih antara pompa diafragma bolak-balik dan pompa sentrifugal.

pompa diafragma reciprocating dan pompa sentrifugal.

Harap perhatikan bahwa daftar kriteria pemilihan ini tidak lengkap.

Apa Itu Pompa Proses?

Ada dua jenis utama pompa proses: pompa sentrifugal dan pompa reciprocating. Keduanya digunakan dalam proses minyak dan gas, kilang, industri petrokimia, dan proses kimia.

Teknologi yang terkait dengan pompa proses umumnya dirancang untuk menangani segala jenis cairan, tetapi juga cairan kimia yang agresif.

Apa Itu Pompa Proses API?

API adalah singkatan dari American Petroleum Institute yang merupakan asosiasi perdagangan terbesar di Amerika Serikat untuk industri minyak dan gas alam. Perusahaan ini berfokus pada pengembangan peralatan dan standar operasi perminyakan dan petrokimia, termasuk semua teknologi pompa.

API telah mengembangkan lebih dari 700 standar untuk meningkatkan keselamatan, perlindungan lingkungan, dan keberlanjutan dalam industri minyak dan gas. Standar ini diadopsi oleh banyak negara di seluruh dunia.

Milton Roy menawarkan rangkaian pompa yang komprehensif yang sepenuhnya memenuhi standar API 674 dan API 675.

  • API 674: Pompa Pemindahan Positif-Berbalik Arah
    • Pompa piston / Pompa pendorong
    • Pompa daya: pompa resiprokal yang terdiri dari ujung daya dan ujung cairan yang dihubungkan dengan bingkai. Ujung daya pompa daya menggunakan poros engkol, batang penghubung, dan judul bab untuk mentransfer energi dari poros yang berputar ke piston atau pendorong. Ujung cairan dari pompa daya terdiri dari silinder, piston atau pendorong, dan katup periksa.
  • API 675: Pompa Perpindahan Positif - Volume Terkendali untuk Layanan Industri Minyak Bumi, Kimia, dan Gas
    • Packed plunger
    • Diafragma PTFE
    • Diafragma logam

Keuntungan utama dari pompa API 675 adalah:

  • Untuk melindungi pompa secara mandiri dan meningkatkan keandalannya:
    • Katup pelepas tekanan hidraulik terintegrasi yang dapat disetel sepenuhnya melindungi mekanisme penggerak dari tekanan pelepasan yang berlebihan.
    • Katup pilot MARS internal secara otomatis mengontrol pengisian ulang oli hidraulik.
    • Diafragma ganda yang dikombinasikan dengan sistem pendeteksi kebocoran memberikan solusi bebas kebocoran dan meningkatkan keamanan.
  • Untuk mengontrol laju aliran dengan presisi (proses modulasi pengukuran) dan margin keamanan:
    • Penyesuaian kapasitas pompa dengan mengubah panjang kayuhan, dalam rasio mini turn down 1:10
    • Penggunaan rasio roda gigi cacing/roda gigi yang berbeda untuk mengubah kecepatan sapuan, untuk mendapatkan laju aliran yang tepat
    • Akurasi yang stabil dalam ±1% dari aliran terukur pada rasio turndown yang ditentukan 1:10
    • Linieritas dan pengulangan dalam ± 3% dari aliran terukur pada rasio turndown yang ditentukan 1:10
    • Kapasitas pengenal harus setidaknya 110% dari kapasitas maksimum yang ditentukan

Apa Itu Pompa Proses ANSI?

Standar API diakreditasi oleh American National Standards Institute (ANSI)

Standar ANSI menyediakan pertukaran dimensi pompa dari satu produsen pompa ke produsen lainnya.

Pompa ANSI memberikan layanan yang secara umum dapat diandalkan di berbagai aplikasi. Pompa ini sering digunakan untuk mentransfer dan memproses cairan dalam berbagai pengaturan industri. Ini termasuk pabrik kimia, kilang minyak, pabrik pulp dan kertas, dan pabrik pengolahan air limbah.

Pompa API lebih kuat dan dirancang untuk aplikasi tugas berat, tekanan tinggi, dan suhu.

Milton Roy menawarkan berbagai macam pompa API 674 dan API 675 dengan koneksi ANSI. Mereka cocok untuk semua proses dalam industri minyak dan gas, kimia, dan industri tugas berat lainnya.

Mengapa Pompa Milton Roy Cocok untuk Aplikasi Anda?

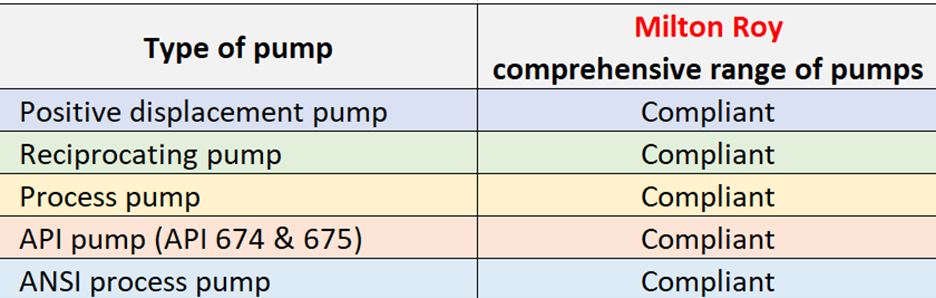

Pompa Milton Roy memenuhi spesifikasi berikut ini:

Jajaran pompa Miltonroy yang komprehensif

Milton Roy memiliki lebih dari 85 tahun pengalaman dalam proses industri. Kami telah mengembangkan berbagai macam opsi dan fitur untuk mencakup aplikasi yang paling penting, seperti:

  • Pompa diafragma ganda dengan sistem deteksi pecah untuk memberikan keamanan lebih untuk cairan berbahaya/beracun/meledak
  • Katup periksa khusus untuk cairan yang sangat kental, partikel, bahan abrasif, dll.
  • Cairan proses suhu tinggi atau suhu rendah (dengan atau tanpa katup searah jarak jauh)
  • Kemampuan hisap yang tinggi untuk gas cair
  • Desain NPSHr rendah untuk cairan proses bertekanan uap rendah
  • Diafragma logam atau pompa pendorong yang dikemas untuk tekanan pelepasan tinggi, hingga 15.000 psi - 1034 bar
  • Ujung cairan yang dipatenkan (teknologi DSD) untuk dosis laju aliran yang sangat rendah dengan tekanan pelepasan yang tinggi (0,09L/jam pada 130 bar - 0,03 GPH pada 1885 psi)
