ปั๊มควบคุมการจ่ายตามมาตรฐาน API 675

Milton Roy มีปั๊มหลากหลายประเภทสำหรับอุตสาหกรรมปิโตรเลียม ปิโตรเคมีและก๊าซ

API 675 เป็นมาตรฐานที่เกี่ยวข้องกับปั๊มชนิดควบคุมปริมาตรที่ควบคุมอัตราการจ่ายได้ ซึ่งมีบทบาทสำคัญในการดำเนินงานในโรงงานอุตสาหกรรมต่างๆ อย่างปลอดภัยและมีประสิทธิภาพ

สถาบันปิโตรเลียมอเมริกา (American Petroleum Institute: API) เป็นองค์กรที่ผลักดันมาตรฐานและคุณภาพในกลุ่มบริษัทพลังงาน โดยพัฒนา บำรุงรักษา และจัดหามาตรฐานได้รับการยอมรับเป็นเอกฉันท์ให้กับองค์กรต่างๆ ในอุตสาหกรรมที่สำคัญเหล่านี้

ตรงตามระเบียบมาตรฐาน API 675 ทั้งหมด

การหยุดทำงานของเครื่องโดยไม่คาดคิดล้วนส่งผลกระทบต่อผลกำไร ไม่ว่าจะเป็นอุตสาหกรรมใด อุบัติเหตุถึงขั้นหยุดงาน (Lost Time Incidents: LTI) ไม่เพียงแต่หยุดการผลิตเท่านั้น แต่ก่อให้เกิดค่าใช้จ่ายเพิ่มเติมในการตรวจสอบข้อเท็จจริงในภายหลังและการตรวจสอบด้านความปลอดภัย การเลือกใช้ปั๊มมาตรฐานสากลที่แข็งแรงอย่าง ISO และ API นับเป็นสิ่งสำคัญในการปฏิบัติตามเกณฑ์ที่เข้มงวดของอุตสาหกรรม ซึ่งสามารถทำให้สำเร็จได้โดยมีส่วนเผื่อเพื่อความปลอดภัยและการปกป้องสิ่งแวดล้อมอย่างเหมาะสม

การออกแบบปั๊มตามมาตรฐาน API เป็นการรับประกันว่าปั๊มนั้นไว้ใจได้ มีประสิทธิภาพและทำงานได้อย่างคุ้มค่า

มาตรฐาน API 675 ตรงตามข้อกำหนดสำหรับปั๊มชนิดลูกสูบชักและปั๊มชนิดควบคุมปริมาตรที่ควบคุมอัตราการจ่ายได้ โดยเฉพาะใช้ในอุตสาหกรรมปิโตรเลียม ปิโตรเคมีและก๊าซ

ปั๊มตามมาตรฐาน API 675 เหล่านี้ ได้รับการออกแบบโดยใช้:

• ไดอะแฟรมไฮดรอลิก
• ลูกสูบอัดแน่น
  • ไม่รวมปั๊มชนิดอัตราการไหลคงที่แบบโรตารี่
  • ไม่รวมปั๊มไดอะแฟรมที่ใช้การกระตุ้นด้วยระบบกลไกโดยตรงด้วยเช่นกัน

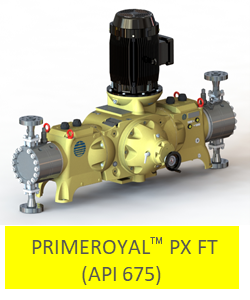

Milton Roy ออกแบบปั๊มตามมาตรฐาน API 675 มานานกว่า 60 ปี กลุ่มผลิตภัณฑ์ปั๊มสำหรับงานอุตสาหกรรมและปั๊มแรงดันสูงของเราตรงตามระเบียบมาตรฐาน API 675 ทั้งหมด

คุณลักษณะของปั๊มตามมาตรฐาน API 675

ปั๊มชนิดอัตราการไหลคงที่

ปั๊มชนิดอัตราการไหลคงที่ (Positive Displacement Pump: PDP) ดักจับของเหลวที่เคลื่อนที่อยู่ภายในช่องสูบ แล้วจึงปล่อยของเหลวในปริมาณคงที่นั้นออกไป ชิ้นส่วนต่างๆ เช่น ท่อนสูบ ลูกสูบ ไดอะแฟรม เป็นต้น ทำให้ของเหลวเกิดการแทนที่ด้วยอัตราการไหล ในปั๊มเหล่านี้บางส่วน ช่องสูบจะมีการขยายตัวที่ด้านดูดและหดตัวที่ด้านจ่าย ของเหลวจะถูกดูดเข้าด้านทางเข้าเมื่อช่องสูบขยายตัวและจ่ายออกเมื่อช่องสูบหดตัว

ปั๊มชนิดลูกสูบ

โดยทั่วไปแล้ว ปั๊มชนิดลูกสูบชักจะมีประสิทธิภาพสูงกว่าปั๊มแรงเหวี่ยง ปั๊มชนิดลูกสูบชักมักนำไปใช้ในสภาพแวดล้อมที่มีอัตราการไหลต่ำและมีแรงดันปล่อยออกสูง

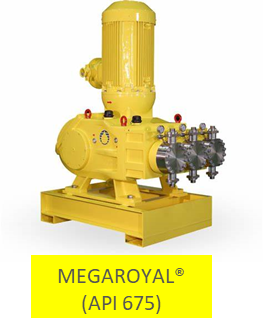

Milton Roy เป็นผู้นำในอุตสาหกรรมการผลิตปั๊มชนิดลูกสูบชัก ประกอบด้วย Power End และ Liquid End ที่เชื่อมต่อกันด้วยโครงสร้าง อัตราการไหลของปั๊มอยู่ระหว่าง 0.09 ถึง 48 ลบ.ม./ชม. (0.04 แกลลอนต่อชั่วโมง ถึง 211 แกลลอนต่อนาที) แรงดันปล่อยออกมีค่าสูงสุดที่ 1,034 บาร์ (15,000 ปอนด์ต่อตารางนิ้ว)

การออกแบบ Liquid End

การออกแบบ Liquid End มีหลายรูปแบบ เช่น ไดอะแฟรมไฮดรอลิกและท่อนสูบอัดแน่น

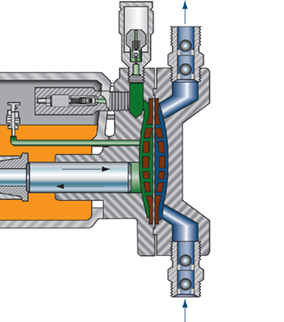

ไดอะแฟรมที่ขับเคลื่อนด้วยไฮดรอลิก

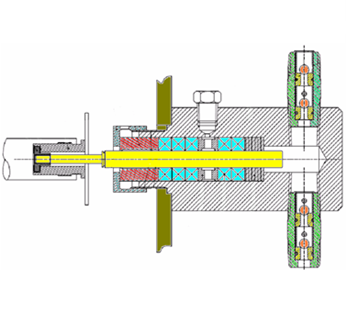

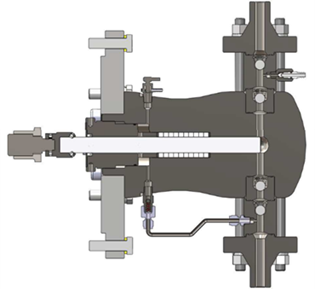

ลูกสูบอัดแน่น

ลูกสูบอัดแน่น

ปั๊มชนิดควบคุมปริมาตร

ปั๊มชนิดนี้สามารถปรับอัตราการจ่ายได้โดยการเปลี่ยนความเร็วช่วงชักหรือความยาวช่วงชักของปั๊ม

ความเร็วช่วงชัก

ความเร็วในการหมุนของมอเตอร์และอัตราทดเฟืองเชิงกล (ตัวหนอนและล้อ) เป็นตัวกำหนดความเร็วช่วงชักไว้ล่วงหน้า

ความยาวช่วงชัก

Milton Roy มีเทคโนโลยีหลัก 3 ประเภทสำหรับปรับความยาวช่วงชัก

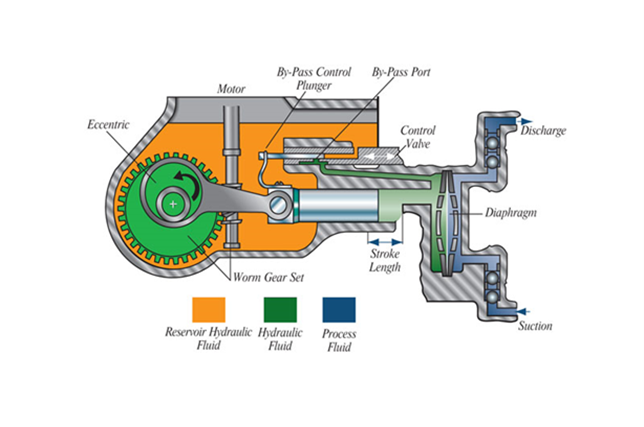

ระบบขับเคลื่อนแบบบายพาสน้ำมันไฮดรอลิก

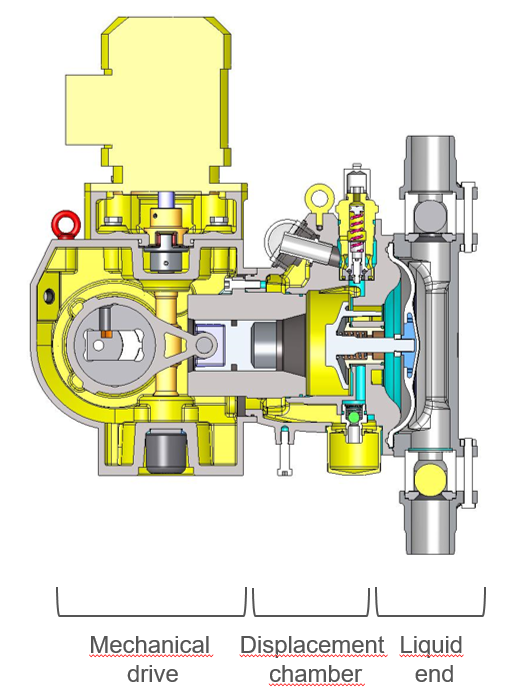

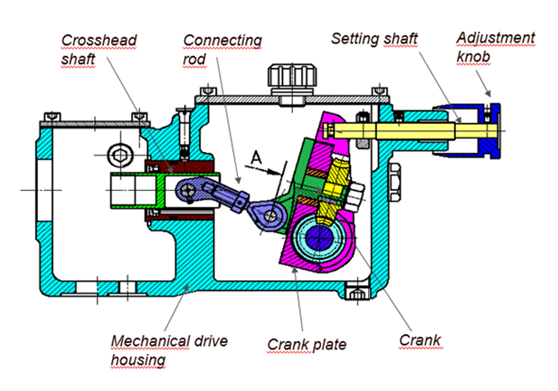

ระบบขับเคลื่อนข้อเหวี่ยงแบบขั้ว

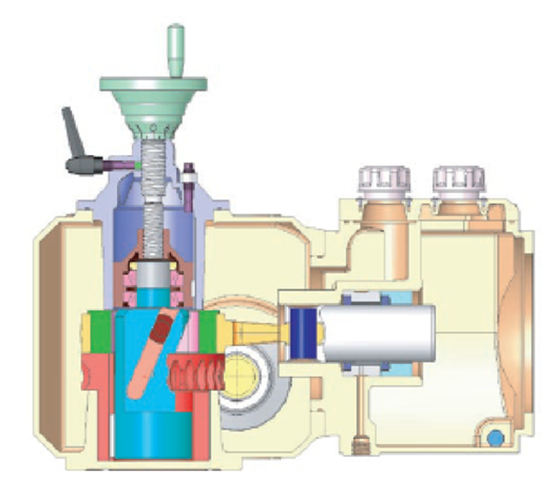

ระบบขับเคลื่อนแบบเยื้องศูนย์

ควบคุมอัตราการจ่ายด้วยการปรับช่วงชัก

ผู้ใช้สามารถปรับความยาวช่วงชักได้โดยการหมุนปุ่มปรับแบบปรับมือหรือควบคุมรูปแบบการไหลจากระยะไกล วิธีนี้ทำได้โดยติดตั้งชุดควบคุมสมรรถนะแบบใช้หัวขับ (Actuated Capacity Controller: ACC) ชุด ACC นี้เชื่อมต่อแบบกลไกกับเพลาปรับและสามารถควบคุมได้จากระยะไกล

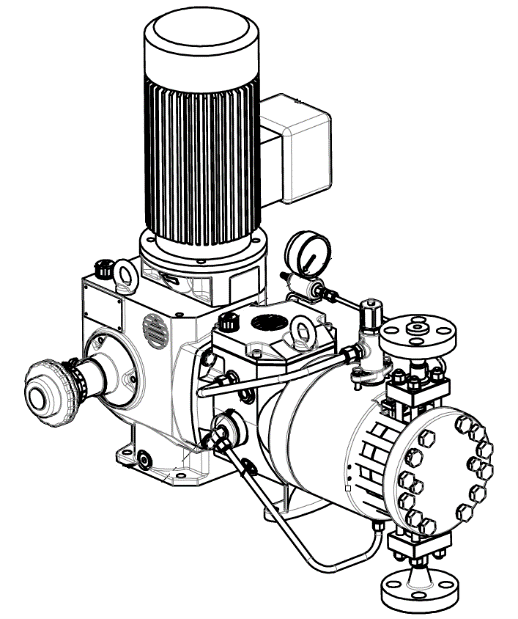

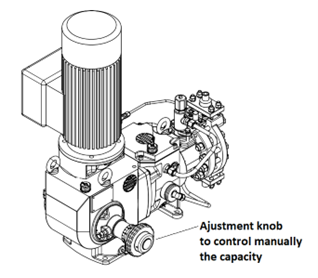

ผู้ใช้สามารถปรับความยาวช่วงชักได้โดยการหมุนปุ่มปรับแบบปรับมือ

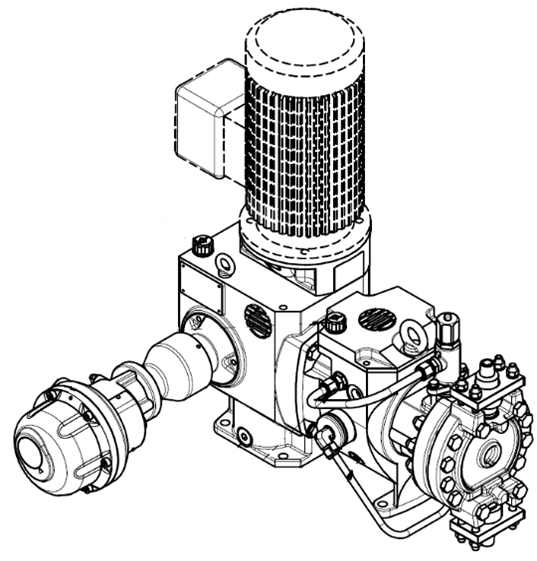

ผู้ใช้ยังสามารถควบคุมความยาวช่วงชักจากระยะไกลได้โดยใช้ชุดควบคุมสมรรถนะแบบใช้หัวขับ (ACC)

ความแม่นยำ

• อัตราการจ่ายของปั๊มจะต้องสามารถปรับได้ตามช่วงอัตราสูงสุดกับต่ำสุดที่ระบุ (ต่ำสุด 10:1) ในขณะที่ปั๊มกำลังทำงาน
• อัตราการจ่ายที่กำหนดจะต้องอย่างน้อย 110% ของอัตราการจ่ายสูงสุดที่ระบุ
• ความแม่นยำในสถานะคงตัวภายใน ±1% ใช้กับช่วงอัตราสูงสุดกับต่ำสุด
• ความเป็นเชิงเส้นจะต้องไม่เกิน ± 3% ของอัตราการไหลที่กำหนดเหนือช่วงอัตราสูงสุดกับต่ำสุดที่ระบุ
• ความสามารถในการทวนซ้ำการไหลจะต้องอยู่ภายใน ± 3% ของอัตราการไหลที่กำหนดเหนือช่วงอัตราสูงสุดกับต่ำสุดที่ระบุ

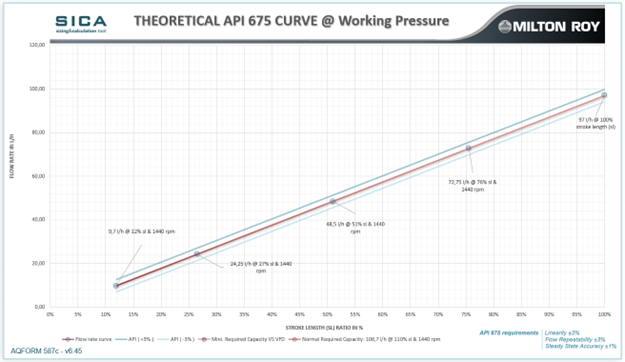

กราฟด้านล่างแสดงประสิทธิภาพของปั๊มที่เลือกซึ่งเป็นไปตามมาตรฐาน API 675 ในแง่ของความแม่นยำ ความเป็นเชิงเส้น และความสามารถในการทวนซ้ำในสถานะคงตัวตามรูปแบบการไหล 10:1:

คุณลักษณะด้านความปลอดภัย

มาตรฐาน API 675 กำหนดให้ต้องมีการออกแบบคุณลักษณะด้านความปลอดภัยหลายอย่างเพื่อป้องกันปั๊มไม่ให้เสียหาย

วาล์วนิรภัยระบายแรงดันภายใน

ปั๊มไดอะแฟรมตามมาตรฐาน API 675 ทุกเครื่องติดตั้งระบบไฮดรอลิกภายในเพื่อป้องกันแรงดันปล่อยออกที่มากเกินไปที่อาจส่งผลต่อตัวปั๊มและระบบขับเคลื่อนปั๊ม

ต้องตั้งค่าวาล์วระบายแรงดันภายในอย่างน้อย 10 % หรือ 175 กิโลปาสคาล (25 ปอนด์ต่อตารางนิ้ว) มากกว่าแรงดันปล่อยออกที่กำหนด แล้วแต่ว่าค่าใดจะมากกว่า

วาล์วนิรภัยระบายแรงดันภายในนี้ไม่ได้มีไว้สำหรับปกป้องเครื่องมือที่ติดตั้ง

มาตรฐาน API 675 แนะนำให้ติดตั้งวาล์วระบายแรงดันบนท่อปล่อยออกของปั๊มชนิดอัตราการไหลคงที่ทุกเครื่องเพื่อป้องกันเครื่องมือที่ติดตั้ง

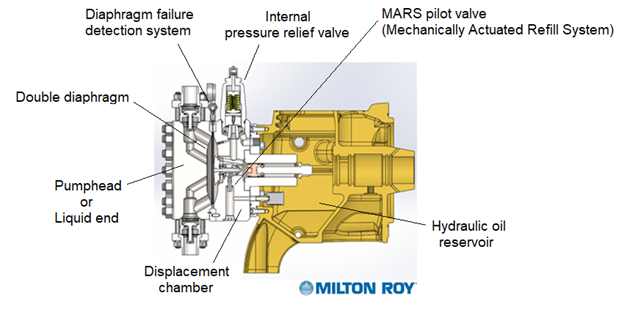

ระบบป้องกันตนเองอัตโนมัติสำหรับการออกแบบไดอะแฟรมไฮดรอลิก

ตามมาตรฐาน API 675 สำหรับปั๊มไดอะแฟรมไฮดรอลิก ของเหลวจากกระบวนการจะถูกแยกออกจากท่อนสูบด้วยไดอะแฟรมทรงแบนหรือรูปทรงอื่นๆ ที่ใช้หัวขับ

นอกเหนือจากไดอะแฟรมไฮดรอลิกแล้ว Milton Roy ยังได้ออกแบบวาล์วนำร่องระบบเติมที่ควบคุมด้วยกลไกพิเศษ (เรียกว่า วาล์วนำร่อง MARS) วาล์วนำร่อง MARS นี้ช่วยป้องกันความเสี่ยงที่ไดอะแฟรมเกิดข้อบกพร่องเนื่องจากวาล์วตัดตอนสำหรับการดูดปิดอยู่หรือการอุดตันในท่อดูด

วาล์วนำร่อง MARS จะรักษาปริมาตรน้ำมันไฮดรอลิกระหว่างท่อนสูบและไดอะแฟรมให้คงที่ โดยเติมน้ำมันลงในห้องสูบโดยอัตโนมัติเพื่อชดเชยปริมาณน้ำมันที่หายไป ซึ่งช่วยลดความเสี่ยงที่ไดอะแฟรมอาจยืดและสึกหรอก่อนเวลาอันควร เป็นการช่วยยืดอายุการใช้งานและทำให้กระบวนการปลอดภัยยิ่งขึ้น

ไดอะแฟรมเดี่ยวและคู่

Milton Roy นำเสนอโซลูชันไดอะแฟรมเดี่ยวหรือคู่ที่ผลิตจากวัสดุ PTFE หรือเหล็กกล้าไร้สนิมเพื่อให้รองรับความเข้ากันได้ของของเหลวในกระบวนการที่หลากหลาย

นอกจากการออกแบบไดอะแฟรมคู่แล้ว Milton Roy ยังนำเสนอโซลูชันต่างๆ มากมายเพื่อป้องกันความเสี่ยงเกี่ยวกับการรั่วซึมจากกระบวนการดังนี้

• – สามารถเชื่อมต่อเกจวัดแรงดันเพื่อตรวจสอบในพื้นที่ได้โดยทีมซ่อมบำรุง
• – สามารถเชื่อมต่อสวิตช์แรงดันเพื่อตรวจสอบระยะไกลและอัตโนมัติได้จากห้องควบคุมส่วนกลาง
• – สามารถเชื่อมต่อเครื่องส่งสัญญาณแรงดันเพื่อควบคุมระยะไกลและอัตโนมัติได้
• – สามารถติดตั้งเกจวัดแรงดันร่วมกับเครื่องส่งสัญญาณแรงดันได้เพื่อความสะดวกในการตรวจสอบในพื้นที่และระยะไกล

Milton Roy ขอแนะนำให้ใช้วัสดุ PTFE หรือเหล็กกล้าไร้สนิมสำหรับโซลูชันไดอะแฟรมทั้งแบบเดี่ยวและคู่ เพื่อให้มั่นใจว่าปั๊มของคุณเข้ากันได้กับของเหลวจากกระบวนการที่หลากหลาย

ความไว้ใจได้

มาตรฐาน API 675 แนะนำให้ทดสอบปั๊มเพื่อให้มั่นใจถึงความไว้ใจได้สูง

Milton Roy สามารถดำเนินการทดสอบตัวเครื่องต่อไปนี้ (ไม่บังคับ) เพื่อให้มั่นใจถึงคุณภาพโดยรวมและความไว้ใจได้ของปั๊มแต่ละรุ่นที่ผลิต

• การทดสอบความดันด้วยน้ำ
• การทดสอบประสิทธิภาพ
• การทดสอบการทำงานเชิงกล (1-2-3-4 ชั่วโมง ตามที่ลูกค้าระบุ)
• ใบรับรองวัสดุต้นทาง 2.2 – 3.1 – 3.2
• การทดสอบ NPIPR (แรงดันทางเข้าสุทธิที่ต้องใช้)
• การทดสอบ MASP (แรงดันการดูดขั้นต่ำที่อนุญาต)
• NDE (การประเมินแบบไม่ทำลายชิ้นงาน เช่น การถ่ายภาพรังสี อัลตราโซนิก เป็นต้น)
• การทดสอบ PMI (การทดสอบเพื่อวิเคราะห์ส่วนผสมทางเคมี)
• การทดสอบสี (ความหนา การยึดเกาะ เป็นต้น)
• การทดสอบการสั่นสะเทือน
• การทดสอบเสียงรบกวน

Milton Roy สร้างความแตกต่าง

ปั๊มตามมาตรฐาน API 675 เป็นตัวเลือกที่ยอดเยี่ยมสำหรับอุตสาหกรรมน้ำมันและก๊าซ สารเคมี และอุตสาหกรรมทั่วไป ได้รับการออกแบบมาเพื่อถ่ายเทของเหลวในปริมาณที่แม่นยำสูง ปลอดภัยและควบคุมได้ ปั๊มชนิดนี้มีหน้าที่เป็นปั๊มจ่ายสารและสูบจ่ายโดยเฉพาะ มีความอเนกประสงค์ ไว้ใจได้และสามารถใช้งานได้หลากหลาย

Milton Roy นำเสนอปั๊มตามมาตรฐาน API 675 หลากหลายรุ่น พร้อมเทคโนโลยีต่างๆ มากมาย รวมถึงการออกแบบให้ไม่มีการรั่วซึม ปั๊มตามมาตรฐาน API 675 ของเรามีคุณลักษณะและตัวเลือกที่หลากหลายที่เหมาะสำหรับการใช้งานทุกประเภท
