ช่วงอัตราสูงสุดกับต่ำสุดและปั๊มสูบจ่าย

ปั๊มสูบจ่ายเป็นอุปกรณ์สูบจ่ายสารเคมีแบบอัตราการไหลคงที่ซึ่งมีความสามารถในการเปลี่ยนกำลังการผลิตด้วยตนเองหรือโดยอัตโนมัติตามเงื่อนไขของกระบวนการ ปั๊มเหล่านี้ใช้ในงานที่ต้องการอัตราการไหลที่แม่นยำ ทำซ้ำได้ และปรับได้สูง

ผลิตภัณฑ์ที่เกี่ยวข้องพร้อมความสามารถในการหมุนกลับ

ปั๊มสูบจ่ายมีลักษณะเฉพาะคือความสามารถในการตอบสนองความต้องการด้านประสิทธิภาพเฉพาะที่เกี่ยวข้องกับความคงเส้นคงวา ความแม่นยำในสภาวะคงตัว และความสามารถในการทำซ้ำ การเทิร์นดาวน์ (ช่วงที่ปรับได้ของปั๊มสูบจ่าย) และความแม่นยำเป็นหัวใจสำคัญในการกำหนดคุณภาพและประสิทธิภาพของปั๊มสูบจ่าย

ช่วงอัตราสูงสุดกับต่ำสุดคืออัตราการจ่ายที่กำหนดหารด้วยอัตราขั้นต่ำที่สามารถรับได้ในขณะที่ยังคงความแม่นยำและความคงเส้นคงวาของสถานะคงที่ที่ระบุไว้

ตัวอย่าง
อัตราการจ่ายจุสูงสุด: 50 แกลลอนต่อชั่วโมง
อัตราการจ่ายขั้นต่ำ: 5 แกลลอนต่อชั่วโมง
เทิร์นดาวน์: 50 / 5 = 10
ช่วงอัตราสูงสุดกับต่ำสุด: 10:1

ในตัวอย่างข้างต้น อัตราส่วนเทิร์นดาวน์คือ 10:1 หากความจุขั้นต่ำคือ 0.5 แกลลอนต่อชั่วโมง ช่วงอัตราสูงสุดกับต่ำสุดจะเป็น 100:1 อย่างไรก็ตาม การนิยามการปฏิเสธการให้บริการโดยไม่มีความแม่นยำนั้นไม่มีความหมาย

พิจารณาปั๊มตัวเดียวกันที่มีพิกัดอัตราการจ่ายสูงสุด 50 แกลลอนต่อชั่วโมง หากคุณไม่ได้กำหนดความแม่นยำ ในทางเทคนิคแล้วปั๊มสามารถลดความเร็วลงเหลือ 0 แกลลอนต่อชั่วโมงได้ ซึ่งในกรณีนี้ค่าจะเป็นอนันต์

การกำหนดความแม่นยำต้องใช้อินพุตสองรายการ:

• ช่วงเปอร์เซ็นต์ที่แสดงเป็นค่า ±
• ตัวระบุที่กำหนดว่ามูลค่าจริงของเปอร์เซ็นต์ที่ระบุคืออะไร

ปั๊มสูบจ่ายมักจะมีความแม่นยำ ±1% ผู้ผลิตใช้ช่วง/สเกลเต็มรูปแบบ สภาวะคงที่ ณ จุดที่กำหนด หรือแบบซ้ำๆ เป็นตัวระบุเพื่อกำหนดความแม่นยำ สถานะคงที่ที่จุดที่กำหนดเป็นเพียงตัวระบุที่มีประโยชน์ของช่วงเปอร์เซ็นต์ความแม่นยำสำหรับปั๊มสูบจ่าย ให้เราดูรายละเอียดแต่ละรอบการเลือกโดยละเอียด และเหตุใดสถานะคงที่ ณ จุดที่กำหนดจึงเป็นรอบการเลือกที่ดีที่สุด

ความแม่นยำแบบเต็มช่วงหรือเต็มสเกล
ใช้ความจุสูงสุดของปั๊มเป็นวาล์ว ในตัวอย่างด้านบนของเรา:

• ความแม่นยำ ± 1% ของขนาดเต็มสเกล
  ○ 1% ของขนาดเต็มสเกล = 0.5 แกลลอนต่อชั่วโมง
• ความแม่นยำที่การตั้งค่าความจุ 100% (50 แกลลอนต่อชั่วโมง)
  ○ 50 GPM ± 0.5 แกลลอนต่อชั่วโมง
  ○ 0.5 / 50 = 1% ของจุดที่ตั้งไว้
• ความแม่นยำของการตั้งค่าความจุ 10% (5 แกลลอนต่อชั่วโมง)
  ○ 5 แกลลอนต่อชั่วโมง ± 0.5 แกลลอนต่อชั่วโมง
  ○ 0.5 / 5 = 10% ของจุดที่ตั้งไว้

ความแม่นยำเต็มสเกลนั้นไม่แม่นยำมากนัก จากตัวอย่าง 50 แกลลอนต่อชั่วโมงของเราข้างต้น 1% ของขนาดเต็มสเกล = 0.5 แกลลอนต่อชั่วโมง ไม่ว่าเราจะกำหนดความจุของปั๊มไว้ที่ใด ข้อกำหนดการไหลของปั๊มจะทำให้เกิดข้อผิดพลาดที่บวกหรือลบ 0.5 แกลลอนต่อชั่วโมง ซึ่งโดยรวมแล้วเป็นสองเท่าของค่าดังกล่าวเนื่องจากมีค่า ± ดังนั้นช่วงความผิดพลาดคือ 1 แกลลอนต่อชั่วโมง

เมื่อตั้งค่าปั๊มไว้ที่ความจุ 100% จะเป็นการคำนวณที่เข้าใจได้ง่ายเนื่องจากมีค่าเท่ากับ ± 1% อย่างไรก็ตาม เมื่อตั้งค่าปั๊มไว้ที่ความจุ 10% ความแปรผันที่อนุญาตจะยังคงเท่ากับ 1% ของความจุสูงสุด ดังนั้นผู้ใช้คาดหวัง 5 แกลลอนต่อชั่วโมง แต่มีข้อผิดพลาด ± 0.5 แกลลอนต่อชั่วโมงที่เป็นไปได้ ตามข้อกำหนดแล้ว ค่าเบี่ยงเบนที่อนุญาตได้จริงคือ ± 10% ของจุดที่ตั้งไว้ของปั๊ม – ช่วงความผิดพลาดเท่ากับ 20% ของการตั้งค่าของปั๊ม นี่ไม่ใช่ความแม่นยำในการวัดปริมาณของปั๊ม เพื่อให้เกิดความถูกต้องแม่นยำ จะต้องตั้งค่าสถานะคงตัว ณ จุดที่ตั้งไว้

สถานะคงตัวที่ความแม่นยำของจุดที่กำหนด
ใช้การตั้งค่าความจุปัจจุบันของปั๊มเป็นค่า จากตัวอย่างข้างต้น:
ที่การตั้งค่าความจุ 100% 1% = 0.5 แกลลอนต่อชั่วโมง
ที่การตั้งค่าความจุ 10% 1% = 0.05 แกลลอนต่อชั่วโมง

ความแม่นยำในสถานะคงที่เป็นเพียงความแม่นยำที่มีประโยชน์สำหรับปั๊มสูบจ่ายเท่านั้น วัดจากการตั้งค่าความจุปัจจุบันของปั๊ม ค่าของการไหลจะเปลี่ยนไปตามการตั้งค่าความจุ เนื่องจากเปอร์เซ็นต์จะขึ้นอยู่กับการตั้งค่า ไม่ใช่อัตราการไหลของปั๊มสูงสุด

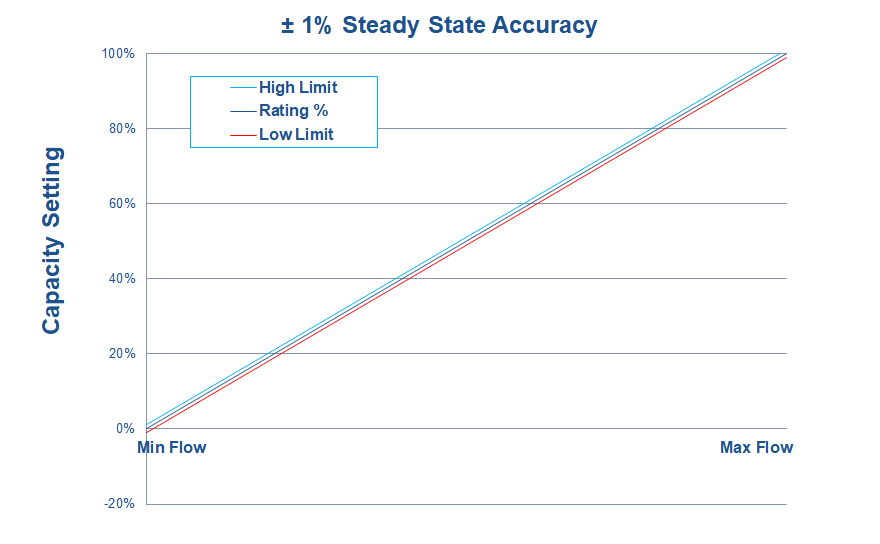

แผนภูมิที่ 1

แผนภูมิที่ 1 แสดงขีดจำกัดบนและล่างของปั๊มสูบจ่ายที่มีความแม่นยำในสภาวะคงที่ ± 1% อัตราเผื่อความเบี่ยงเบนที่ยอมรับได้นั้นแคบมาก – และนั่นคือปั๊มสูบจ่ายตามปริมาตรที่มีการควบคุมอย่างแท้จริงตามที่กำหนดโดยสถาบันไฮดรอลิก, ANSI และ API

ความแม่นยำในการทำซ้ำ
ความแม่นยำซ้ำๆ มี 2 ความหมาย:

• ความแม่นยำของปั๊มที่ทำงานอย่างต่อเนื่องที่การตั้งค่าความจุเท่าเดิม
• ความแม่นยำของปั๊มที่การตั้งค่าเฉพาะเมื่อความจุมีการเปลี่ยนแปลง จากนั้นจึงกลับสู่การตั้งค่าเดิม

ความแม่นยำในการทำซ้ำมักถูกใช้ในทางที่ผิดเช่นกัน ไม่ใช่คำกล่าวโดยรวมเกี่ยวกับความแม่นยำของปั๊มที่จะเชื่อมโยงกับการเทิร์นดาวน์ ความสัมพันธ์เพียงอย่างเดียวกับการเทิร์นดาวน์ก็คือความแม่นยำซ้ำๆ จะใช้ภายในช่วงเทิร์นดาวน์เท่านั้น

วัตถุประสงค์ของปั๊มสูบจ่ายคือเพื่อให้อัตราการไหลที่คาดการณ์ได้ ณ การตั้งค่าความจุ ดังนั้นจึงมีการใช้คำจำกัดความในแบบที่ 2 คำจำกัดความที่ 1 หมายถึงน้อยมาก เนื่องจากไม่ได้ท้าทายความสามารถของปั๊มในการคาดเดาได้อย่างแม่นยำตลอดช่วงการทำงาน นั่นคือสาเหตุที่คำจำกัดความที่ 1 มักใช้กับปั๊มที่ไม่ใช่ปั๊มสูบจ่ายจริงๆ API และองค์กรมาตรฐานอื่นๆ กำหนด ± 3% เป็นข้อกำหนดสำหรับความแม่นยำซ้ำๆ และคาดว่าปั๊มจะได้รับการทดสอบตามคำจำกัดความแบบที่ 2

โดยสรุป ควรให้ความชัดเจนว่าคุณไม่สามารถแยกการเทิร์นดาวน์ออกจากความแม่นยำได้ และความแม่นยำของสถานะคงตัวเป็นเพียงรูปแบบเดียวของการระบุค่าความแม่นยำที่มีค่าในการใช้งานปั๊มสูบจ่าย สามารถวัดผล ตรวจสอบได้ และเพิ่มมูลค่าให้กับระบบปั๊ม

ปั๊มสูบจ่ายที่มีปริมาตรควบคุมอย่างแท้จริงมีคุณสมบัติตรงตามมาตรฐานหน่วยงานที่เข้มงวดในด้านความแม่นยำในการเทิร์นดาวน์และสภาวะคงที่
