Bơm xử lý quy trình có nhiều biến thể: ly tâm, thể tích, pít-tông và trục vít quay. Ngoài ra còn có máy bơm API hoặc ANSI.

Bài viết này không chỉ đề cập đến những kiến thức cơ bản về các công nghệ bơm khác nhau mà còn đưa ra lời giải thích kỹ lưỡng về bơm ly tâm công nghiệp dạng pít-tông.

Thị trường máy bơm ly tâm công nghiệp

Nhìn chung, khi khách hàng công nghiệp tìm kiếm máy bơm ly tâm công nghiệp, họ đã quen với việc tìm nguồn cung cấp máy bơm ly tâm. Điều này là do máy bơm ly tâm chiếm hơn 90% thị trường máy bơm toàn cầu. Phần còn lại của thị trường là dùng công nghệ bơm thể tích, bao gồm máy bơm quay (bánh răng, cánh gạt, búp sóng, v.v.) hoặc máy bơm pít-tông.

Thị trường máy xử lý quy trình

Máy bơm ly tâm là gì?

Máy bơm ly tâm sử dụng lực ly tâm để bơm chất lỏng. Thiết bị này được thiết kế để di chuyển chất lỏng bằng cách truyền năng lượng quay từ một hoặc nhiều rô-to được dẫn động, gọi là cánh khuấy. Chất lỏng đi vào cánh khuấy và bị đẩy ra ngoài nhờ lực ly tâm dọc theo chu vi của cánh khuấy thông qua các đầu cánh.

Năng lượng cơ học thường do một mô-tơ điện cung cấp. Máy bơm ly tâm có thể có hiệu suất thấp tới 40-50% đối với dịch vụ dòng chảy thấp/cột nước cao.

Máy bơm thể tích (Bơm pít-tông) là gì?

Bơm thể tích (PDP) là loại bơm thu giữ chất lỏng chuyển động trong khoang và sau đó thải ra một lượng cố định thông qua áp suất cơ học. Sự dịch chuyển chất lỏng diễn ra bằng cách sử dụng pít-tông trụ trơn, pít-tông, màng tùy theo thiết kế. Một số bơm có khoang chứa mở rộng ở đầu hút và thu hẹp ở đầu xả. Dung dịch được hút vào ở phía nạp khi khoang chứa mở rộng và được xả ra khi khoang thu hẹp lại.

Nhìn chung, bơm pít-tông có hiệu suất cao hơn bơm ly tâm. Bơm pít-tông hoạt động trong môi trường dòng chảy thấp và áp suất xả cao. Máy bơm pít-tông của Milton Roy có thể xử lý tốc độ dòng chảy từ 0,09 lít mỗi giờ đến 48 mét khối mỗi giờ và áp suất xả lên tới 1.034 bar (15.000 psi).

Daigram

Milton Roy cung cấp hai công nghệ khác nhau về đầu xử lý dung dịch trong máy bơm pít-tông trụ trơn: loại pít-tông trụ trơn kín và loại màng.

Sự khác biệt chính giữa máy bơm ly tâm và máy bơm pít-tông là gì?

Sự khác biệt chính giữa máy bơm ly tâm và máy bơm pít-tông là máy bơm ly tâm hoạt động với cột áp trung bình thấp. Ngược lại, máy bơm pít-tông hoạt động với cột áp trung bình cao.

Hình ảnh máy bơm ly tâm và máy bơm pít-tông

Reciprocating Pump vs Centrifugal Pump

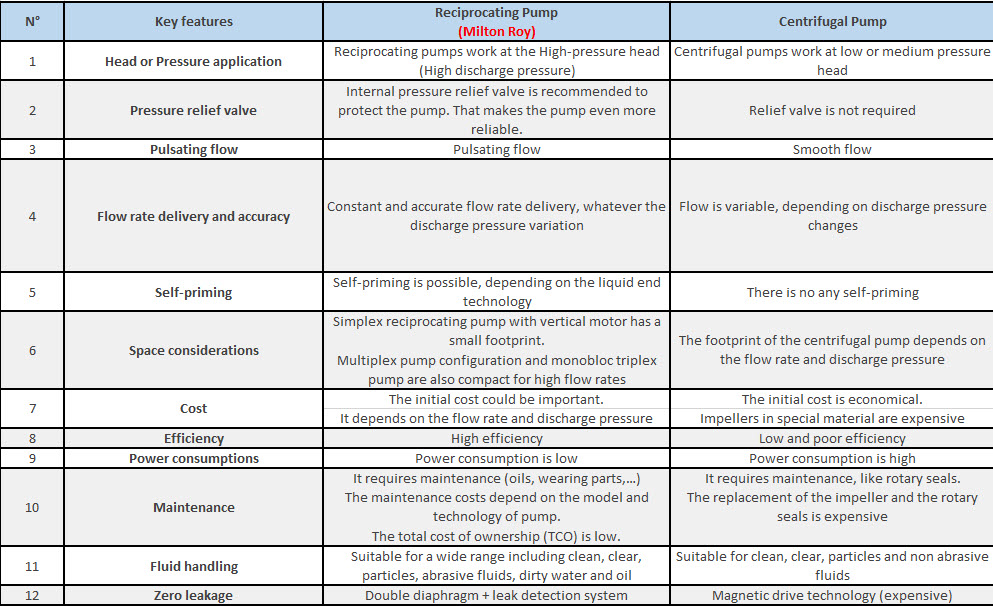

Biểu đồ: Máy bơm pít-tông và Máy bơm ly tâm

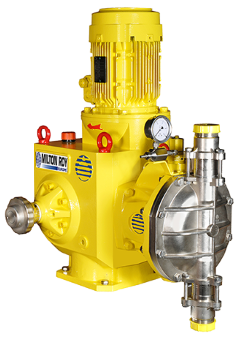

Dòng Primeroy với bộ truyền động lệch tâm biến thiên có kích thước nhỏ gọn, đảm bảo độ bền và hiệu suất tối ưu

Dòng Primeroy

Cách chọn loại và kích thước của máy bơm ly tâm công nghiệp dạng pít-tông?

Khi chọn máy bơm bạn cần chú ý những điều sau:

  • các đặc tính kỹ thuật về kiểm soát dòng chảy (được liệt kê trong bảng bên dưới)
  • ứng dụng
  • tổng chi phí sở hữu

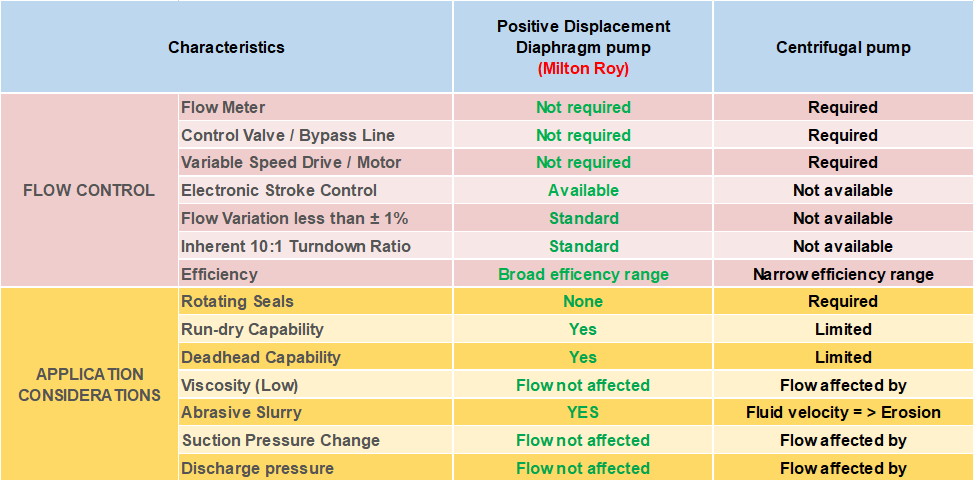

Bảng sau đây giúp bạn lựa chọn giữa bơm màng pít-tông và bơm ly tâm.

bơm màng pít-tông và bơm ly tâm.

Lưu ý rằng danh sách tiêu chí lựa chọn không đầy đủ.

Máy bơm quy trình là gì?

Có hai loại máy bơm quy trình: máy bơm ly tâm và máy bơm pít-tông. Cả hai đều được sử dụng trong các quy trình xử lý dầu khí, nhà máy lọc dầu, công nghiệp hóa dầu và các quy trình hóa học.

Các công nghệ liên quan đến máy quy trình thường được thiết kế để xử lý bất kỳ loại chất lỏng nào, kể cả hóa chất lỏng mạnh.

Bơm quy trình chuẩn API là gì?

API là viết tắt của Viện Dầu khí Hoa Kỳ, hiệp hội thương mại lớn nhất của Hoa Kỳ trong ngành dầu khí tự nhiên. Cơ quan này tập trung vào phát triển các thiết bị dầu khí và hóa dầu cũng như các tiêu chuẩn vận hành bao gồm tất cả các công nghệ bơm.

API đã phát triển hơn 700 tiêu chuẩn để cải thiện độ an toàn, bảo vệ môi trường và tính bền vững trong ngành dầu khí. Những tiêu chuẩn này được nhiều nước trên thế giới áp dụng.

Milton Roy cung cấp dòng máy bơm toàn diện tuân thủ đầy đủ tiêu chuẩn API 674 và API 675.

  • API 674: Bơm thể tích — Pít-tông
    • Bơm pít-tông / Bơm pít-tông trụ trơn
    • Bơm điện: bơm pít-tông bao gồm một đầu nguồn và một đầu xử lý dung dịch được nối với nhau bằng khung. Đầu nguồn của máy bơm điện sử dụng trục khuỷu, thanh nối và đầu chữ thập để truyền năng lượng từ trục quay đến pít-tông hoặc pít-tông trụ trơn. Đầu xử lý dung dịch của máy bơm điện bao gồm xi-lanh, pít-tông hoặc pít-tông trụ trơn và van một chiều.
  • API 675: Bơm thể tích— Thể tích được kiểm soát cho các dịch vụ công nghiệp dầu khí, hóa chất và khí đốt
    • Pít-tông trụ trơn kín
    • Màng PTFE
    • Màng kim loại

Ưu điểm chính của máy bơm API 675 là:

  • Để tự bảo vệ máy bơm và tăng độ tin cậy:
    • Van giảm áp thủy lực có thể điều chỉnh tích hợp bảo vệ hoàn toàn cơ cấu truyền động khỏi áp suất xả quá mức.
    • Van điều khiển MARS bên trong sẽ tự động điều khiển việc nạp đầy dầu thủy lực.
    • Màng đôi kết hợp với hệ thống phát hiện nứt rách mang đến giải pháp không rò rỉ và tăng độ an toàn.
  • Để kiểm soát tốc độ dòng chảy với độ chính xác (quy trình điều chế định lượng) và giới hạn an toàn:
    • Điều chỉnh công suất bơm bằng cách thay đổi chiều dài hành trình, trong hệ số thu giảm nhỏ 1:10
    • Sử dụng các số truyền động bánh răng/trục vít khác nhau để thay đổi tốc độ chạy pít-tông nhằm đạt được tốc độ dòng chảy phù hợp
    • Độ chính xác ổn định trong phạm vi ±1% dòng chảy định mức trên hệ số thu giảm được chỉ định 1:10
    • Độ tuyến tính và độ lặp lại trong phạm vi ± 3 % dòng chảy định mức trên hệ số thu giảm được chỉ định 1:10
    • Công suất định mức tối thiểu phải bằng 110% công suất tối đa được chỉ định

Bơm ly tâm công nghiệp chuẩn ANSI là gì?

Tiêu chuẩn API được Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) công nhận

Tiêu chuẩn ANSI cung cấp khả năng thay đổi kích thước của máy bơm từ nhà sản xuất máy bơm này sang nhà sản xuất máy bơm khác.

Máy bơm ANSI cung cấp dịch vụ đáng tin cậy nói chung trên nhiều ứng dụng. Những máy bơm này thường được dùng để truyền và xử lý chất lỏng trong các môi trường công nghiệp khác nhau. Những môi trường này bao gồm các nhà máy hóa chất, nhà máy lọc dầu, nhà máy giấy và bột giấy, và nhà máy xử lý nước thải.

Máy bơm API mạnh mẽ hơn và được thiết kế cho các ứng dụng chịu tải nặng, áp suất và nhiệt độ cao hơn.

Milton Roy cung cấp nhiều loại máy bơm API 674 và API 675 với kết nối ANSI. Chúng phù hợp cho tất cả các quy trình trong ngành dầu khí, hóa chất và các ngành công nghiệp nặng khác.

Tại sao máy bơm Milton Roy phù hợp với ứng dụng của bạn?

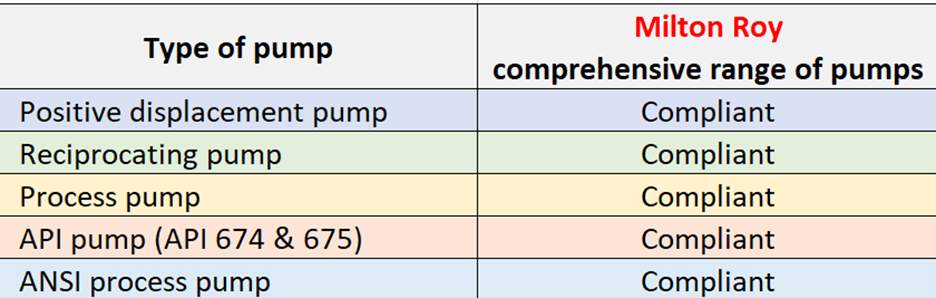

Máy bơm Milton Roy tuân thủ các thông số kỹ thuật sau:

Dòng máy bơm đa dạng Miltonroy

Milton Roy có hơn 85 năm kinh nghiệm trong các quy trình công nghiệp. Chúng tôi đã phát triển một loạt các tùy chọn và tính năng để đáp ứng các ứng dụng quan trọng nhất như:

  • Bơm màng đôi với hệ thống phát hiện nứt rách giúp mang lại sự an toàn hơn khi sử dụng cho chất lỏng nguy hiểm/độc hại/nổ
  • Van một chiều đặc biệt dành cho chất lỏng có độ nhớt cao, hạt, chất mài mòn, v.v.
  • Chất lỏng xử lý nhiệt độ cao hoặc nhiệt độ thấp (có hoặc không có van một chiều từ xa)
  • Khả năng hút khí hóa lỏng cao
  • Thiết kế NPSHr thấp cho chất lỏng xử lý áp suất hơi thấp
  • Bơm màng kim loại hoặc bơm pít-tông trụ trơn kín cho áp suất xả cao, lên tới 15.000 psi – 1034 bar
  • Đầu xử lý dung dịch được cấp bằng sáng chế (công nghệ DSD) để định lượng tốc độ dòng chảy rất thấp với áp suất xả cao (0,09L/h ở 130 bar – 0,03 GPH ở 1885 psi)
